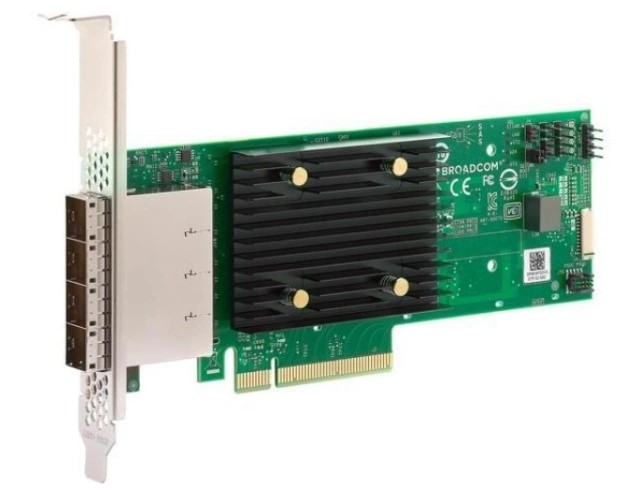

Контроллер Broadcom/LSI 9500?16e (артикул 05?50075?00) подключается к материнской плате посредством интерфейса PCI Express 4.0 в конфигурации x8 (8 линий передачи данных). Это обеспечивает совокупную пропускную способность до 16 ГБ/с в полнодуплексном режиме, что полностью покрывает потребности 16 внешних портов SAS 12 Гбит/с даже при максимальной загрузке.

Физический форм?фактор контроллера — низкопрофильный (LP), что позволяет устанавливать его в серверные корпуса с ограниченным пространством. В комплект входят две монтажные скобы — низкопрофильная и полноразмерная, что даёт гибкость при размещении в разных типах шасси. Питание контроллер получает непосредственно через слот PCIe, дополнительные разъёмы не требуются.

Благодаря использованию стандарта PCIe 4.0, устройство демонстрирует вдвое большую скорость передачи данных по сравнению с аналогами на PCIe 3.0 при том же числе линий. При этом контроллер сохраняет обратную совместимость: он работоспособен в слотах PCIe 3.0, 2.0 и 1.0, хотя пропускная способность в таких случаях будет снижаться. Для корректной работы необходим свободный слот PCIe x8 или x16; слоты x4 или x1 не обеспечат достаточной пропускной способности.

Такое решение обеспечивает оптимальный баланс: достаточную производительность для обслуживания 16 портов SAS 12 Гбит/с, совместимость с современными серверными платформами и компактность установки без необходимости дополнительного питания.
