| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ по ГО |
Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии СЦ производителя
|
| Основные характеристики | |
| Описание |
Driver-MOSFET (DrMOS), RAID из M.2 SSD, Звуковая карта использует электролитические аудиоконденсаторы, Радиатор для M.2, Разъемы USB 3.1 10 Gbps, Разъемы USB 3.1 20 Gbps, Система охлаждения на основе тепловых трубок, Экранирование звуковой подсистемы
|
| Производитель |
GIGABYTE
|
| Серия |
AORUS Elite
|
| Модель |

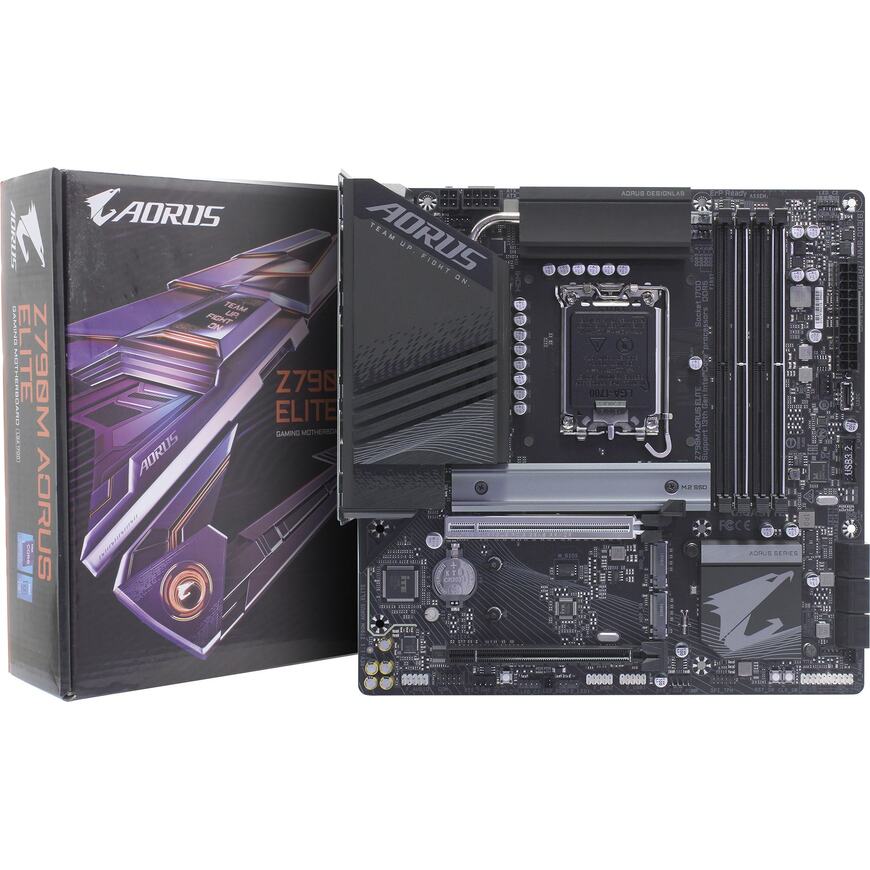

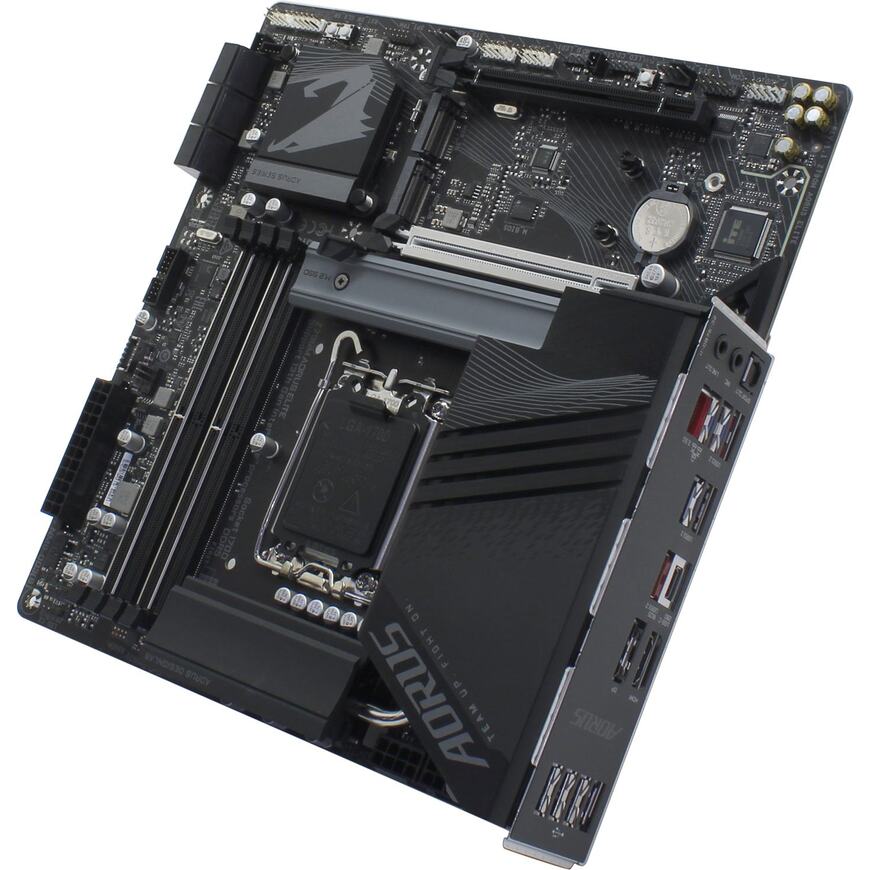

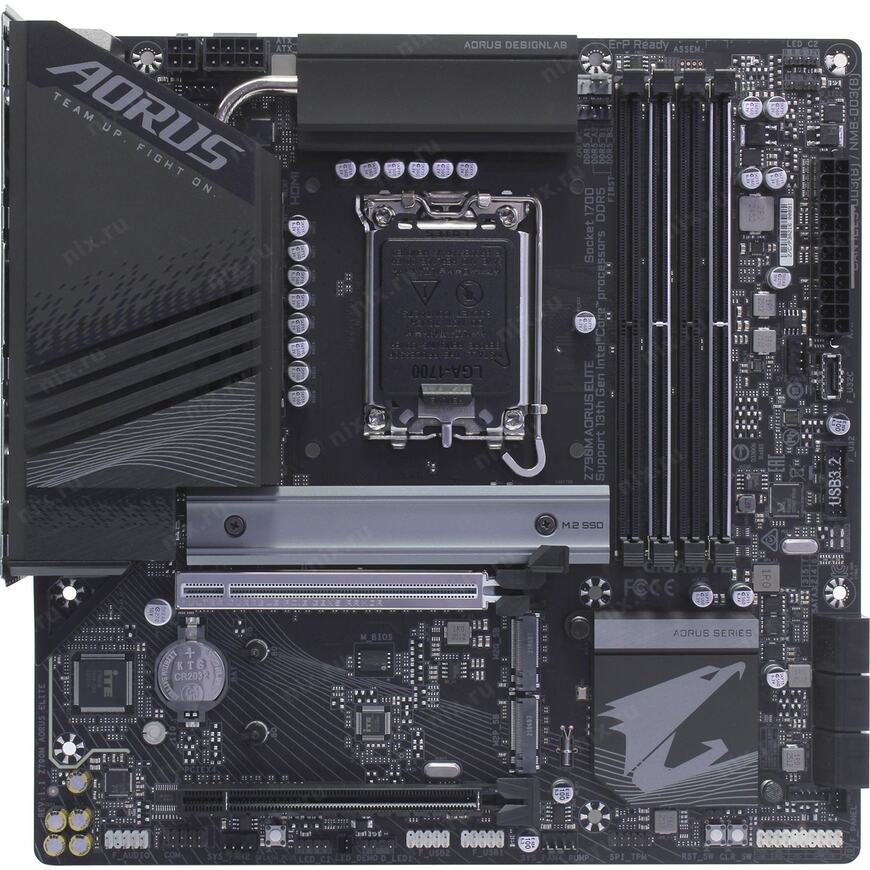

Z790M AORUS ELITE
|
| Тип оборудования |
Игровая материнская плата
|
| Назначение |
Настольный ПК
|
| Чипсет мат. Платы |
Intel Z790
|
| Гнездо процессора |
Socket LGA1700
|
| Формат платы |
MicroATX (244 x 244 мм)
|
| Поддержка ОС |
Windows 11 (только 64 bit), Windows 10 (только 64 bit)
|
| Поддержка PTT/fTPM |
Есть
|
| Цвета, использованные в оформлении |
Черный, Серый
|
| Уникальные технологии | |
| Уникальные технологии Gigabyte |
GIGABYTE Control Center (GCC), M.2 Thermal Guard, Q-Flash, Q-Flash Plus, Smart Fan 6, Solid Pin
|
| Подсветка |
Fusion RGB LED, настраиваемая подсветка радиаторов
|
| Поддержка синхронизации RGB подсветки |
GIGABYTE RGB Fusion
|
| Коннекторы ARGB 5V на плате |
2x 3-pin коннектор Addressable RGB
|
| Коннекторы RGB 12V на плате |
2x 4-pin коннектор RGB
|
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Поддержка типов процессоров |
Intel серии Core i9-14xxx, Core i7-14xxx, Core i5-14xxx, Core i3-14xxx, Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i3-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx
|
| Поддержка ядер процессоров |
Alder Lake, Raptor Lake, Raptor Lake Refresh
|
| Энергопотребление процессора | |
| Частота шины |
16 GT/s (DMI 4.0)
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
DDR5. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
| Количество слотов памяти |
4
|
| Количество разъемов DDR5 |
4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile 3.0 (XMP 3.0)
|
| Количество разъемов DIMM |
4
|
| Максимальные поддерживаемые стандарты памяти |
PC5-60800 (DDR5 7600 МГц), Зависит от процессора
|
| Максимальный объем оперативной памяти |
256 Гб
|
| Поддержка ECC | |
| Дисковая система | |
| Количество разъемов NVMe | |
| Количество разъемов M.2 (NGFF) |
3 разъема M Key PCI-E с поддержкой карт Type 2280/22110 (длиной до 110 мм). Первый слот формата 2280 и работает в режиме PCI-E 4.0 4x. Второй слот формата 2280 и работает в режиме PCI-E 4.0 4x. Третий слот работает в режиме PCI-E 4.0 4x.
|
| Версия PCIe max для U.2(U.3) | |
| Intel VROC (Virtual RAID on CPU) | |
| RAID из M.2 |
RAID 0, 1, 5, 10 из NVME (PCI-E M.2)
|
| Поддержка NVMe Boot |
Да
|
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
|

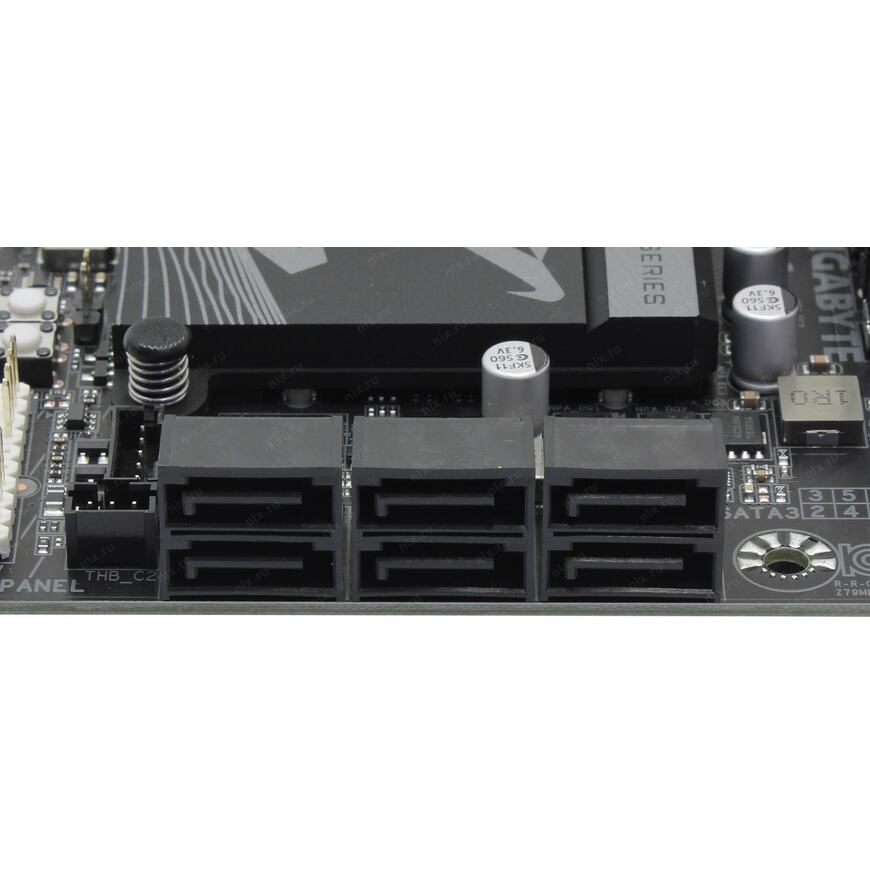

| SATA 6Gb/s |
6 каналов
|
| Коммуникации | |
| Управление | |
| Сеть |
2.5 Гбит/с. Сетевой контроллер Realtek
|
| Интерфейс, разъемы и выходы | |
| Контроллер USB |
USB 3.2 контроллер встроен в чипсет
|

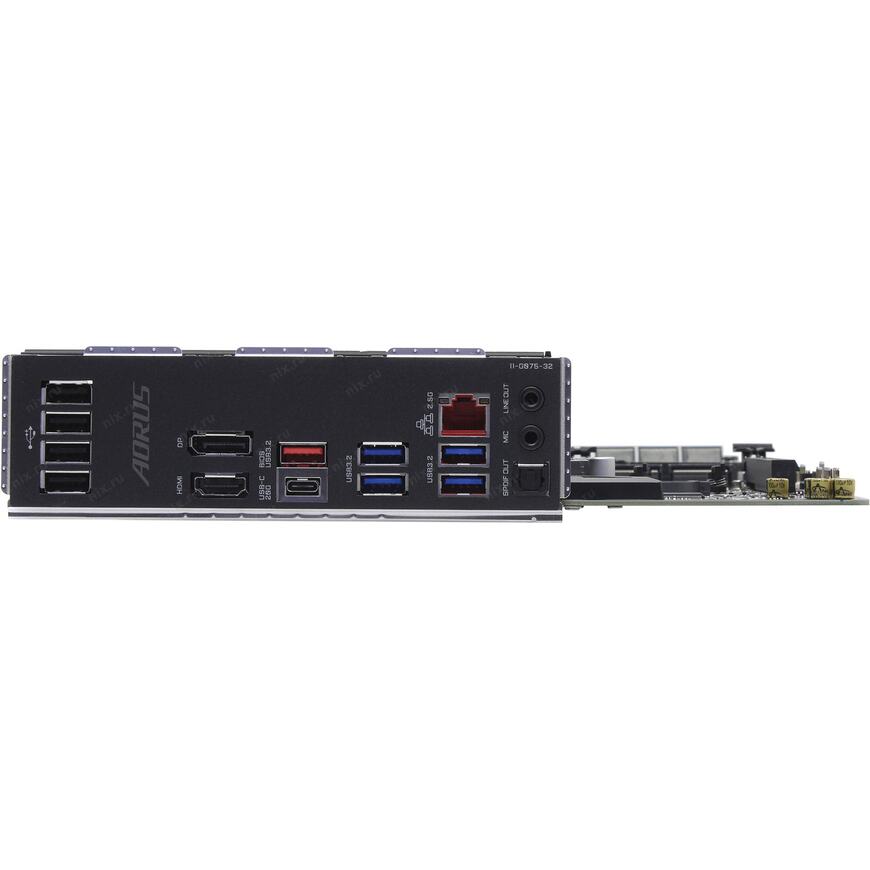

| USB разъемы на задней панели |
1x USB 3.2 Gen2x2 Type C, 1x USB 3.1 Gen2, 4x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0
|
| Внутренние порты USB на плате |
1x USB 3.1 Gen2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
|
| Порты |
1x COM (внутренний коннектор), 1x RJ-45 LAN
|
| Клавиатура/мышь |
USB
|
| Слоты для установки плат расширения | |
| Версия PCIe max |
PCI-E 5.0
|
| Количество разъемов PCI Express 16x |
2 слота 16x PCI-E 5.0 работают в режиме 16-4. Первый слот работает в режиме PCI-E 5.0, второй слот работает в режиме PCI-E 4.0
|
| Количество разъемов PCI Express 8x | |
| Количество разъемов PCI Express 4x | |
| Встроенная видеокарта | |
| Видео M/B |
Используется встроенное в процессор.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают. |
| Версия DisplayPort |
1.2
|
| Версия HDMI |
2.1
|
| Максимальное разрешение экрана |
4096 x 2304 @ 60 Гц при подключении DP монитора, 4096 x 2160 @ 60 Гц при подключении HDMI монитора
|
| Видео разъемы на задней панели |
DisplayPort, HDMI 2.1
|
| Макс. кол-во подключаемых мониторов |
2
|
| Поддержка HDCP |
Есть, HDCP 2.3
|
| Встроенная звуковая карта | |
| Звук |
8-канальный HDA кодек Realtek ALC1200
|
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-out, Mic-in
|
| Охлаждение | |
| Охлаждение |
Пассивное охлаждение
|
| Количество разъемов для вентиляторов |
6x 4-pin коннектор МП
|
| Питание | |
| Требования к блоку питания |
Поддерживаются только 24+8+4 pin блоки питания
|
| Прочие характеристики | |
| Страна изготовления товара |
Китай
|
| BIOS |
UEFI AMI BIOS, 256 Мб
|
| Логистика | |
| Размеры упаковки (измерено в НИКСе) |
27.19 x 26.69 x 7.06 см
|
| Вес брутто (измерено в НИКСе) |
1.45 кг
|
