| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ по ГО |
Перед прошивкой платформы обязательно прочтите правила обновления! Возможны два варианта предварительных действий: необходимость обновить прошивку IPMI до версии 2.xx, либо необходима смена положения джампера. Несоблюдение правил прошивки приводит к неработоспособности платформы и утере гарантии. При необходимости вы можете проконсультироваться с технической поддержкой (support@nix.ru)
|
| Основные характеристики | |
| Производитель |
Supermicro
|
| Серия |
X13
|
| Модель |
MBD-X13SRA-TF-B
|
| Тип оборудования |
Материнская плата для рабочей станции
|
| Назначение |
Рабочая станция
|
| Чипсет мат. Платы |
Intel W790
|
| Гнездо процессора |
Socket LGA4677 E1B, Socket LGA4677 E1A
|
| Формат платы |
SSI CEB (305 x 254 мм)
|
| Поддержка ОС |
Windows 11 (только 64 bit), Windows 10 (только 64 bit), Ubuntu 22.04 LTS, CentOS 8.5, RedHat Enterprise Linux 9.0, RedHat Enterprise Linux 8.6, SuSE Linux Enterprise Server 15 SP4
|
| Управление |
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга Aspeed AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Порт управления разделяется с LAN1
|
| Особенности корпуса платформы | |
| Цвета, использованные в оформлении |
черный
|
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Поддержка типов процессоров |
Intel серии Xeon W9-35xx, Xeon W7-35xx, Xeon W7-25xx, Xeon W5-25xx, Xeon W3-25xx, Xeon W9-34xx, Xeon W7-34xx, Xeon W7-24xx, Xeon W5-34xx, Xeon W5-24xx, Xeon W3-24xx
|
| Поддержка ядер процессоров |
Sapphire Rapids
|
| Энергопотребление процессора |
385 Вт
|
| Частота шины |
16 GT/s (DMI4)
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
Registered DDR5 ECC
|
| Количество слотов памяти |
8
|
| Количество разъемов Registered DDR5 |
16 (8ми канальный контроллер памяти)
|
| Количество разъемов DIMM |
8
|
| Максимальные поддерживаемые стандарты памяти |
Зависит от процессора
|
| Максимальный объем оперативной памяти |
2048 Гб
|
| Поддержка ECC |
Есть
|
| Дисковая система | |
| Количество разъемов M.2 (NGFF) |
2 разъема M Key PCI-E 5.0 с поддержкой карт Type 2280/22110
|
| Поддержка NVMe Boot |
Да
|
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
|
| SATA 6Gb/s |
6 каналов
|
| Прочие характеристики | |
| Страна изготовления товара |
Тайвань
|
| BIOS |
AMI BIOS, 32 Мб
|
| Рабочая температура |
0 ~ 50 °C
|
| Коммуникации | |
| Сеть |
10 Гбит/с + 1 Гбит/с; Сетевые контроллеры Marvell AQC113 + Intel I210-AT
|
| Интерфейс, разъемы и выходы | |
| Контроллер USB |
USB 3.2 контроллер встроен в чипсет
|

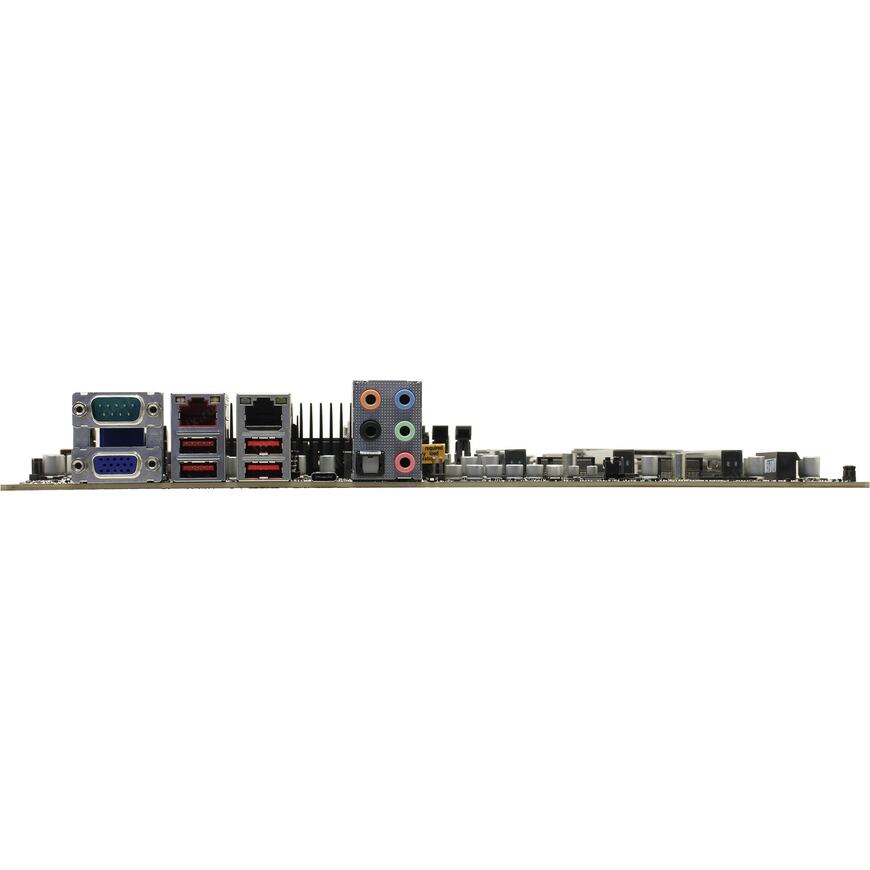

| USB разъемы на задней панели |
1x USB 3.2 Gen2x2 Type C, 4x USB 3.1 Gen2
|
| Внутренние порты USB на плате |
1x USB 3.2 Gen2x2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 возможно подключить на корпусе или через планку портов
|
| Порты |
1x COM, 2x RJ-45 LAN
|
| Клавиатура/мышь |
USB
|
| Слоты для установки плат расширения | |
| Версия PCIe max |
PCI-E 5.0
|
| Количество разъемов PCI Express 16x |
3 слота 16x PCI-E 5.0
|
| Количество разъемов PCI Express 4x |
1 слот 4x
|
| Встроенная видеокарта | |
| Видео M/B |
Aspeed AST2600
|
| Видео разъемы на задней панели |
15-пиновый коннектор D-Sub
|
| Встроенная звуковая карта | |
| Звук |
8-канальный кодек Realtek ALC888S
|
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-in, Line-out, Mic-in, Rear-out, Sub/center-out
|
| Охлаждение | |
| Охлаждение |
Пассивное охлаждение
|
| Количество разъемов для вентиляторов |
5x 4-pin коннектор МП
|
| Питание | |
| Требования к блоку питания |
Поддерживаются только 24+8+8 pin блоки питания
|

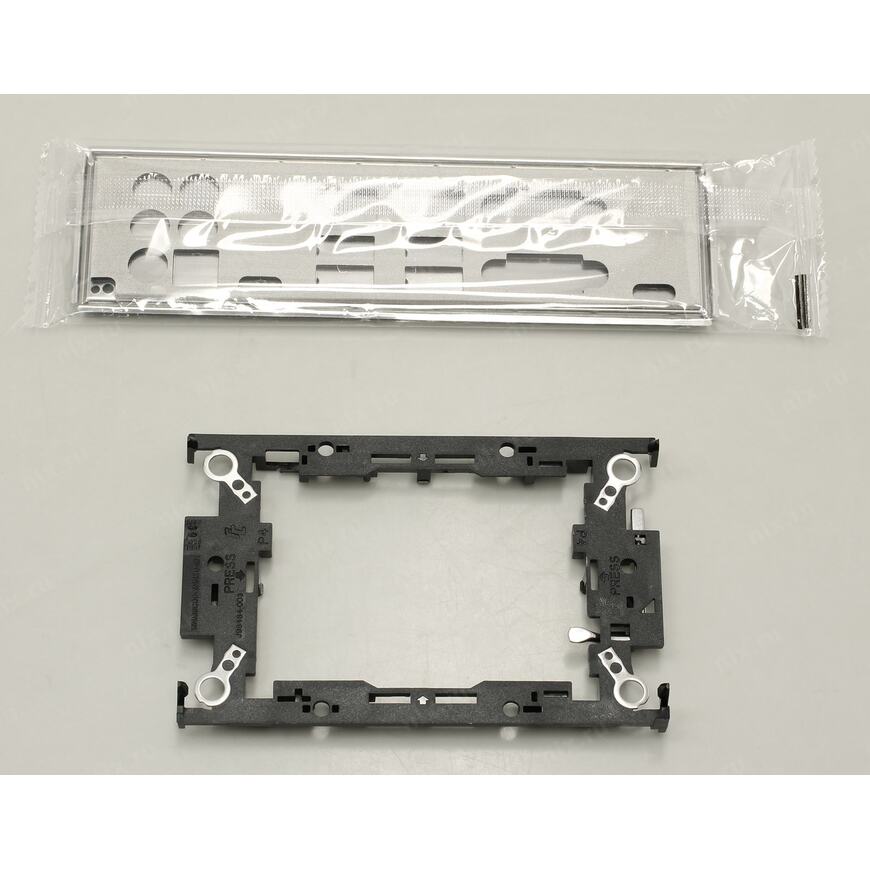

| Комплект поставки и опции | |
| Совместимые корпуса (4U&Tower) |
CSE-735D4-1K26B, CSE-743AC-1K26B-SQ, CSE-745BAC-R1K23B-SQ, CSE-747BTQ-R2K04B
|
| Логистика | |
| Размеры упаковки (измерено в НИКСе) |
31.54 x 26.74 x 5.64 см
|
| Вес брутто (измерено в НИКСе) |
1.25 кг
|
Описание товара предоставлено компанией НИКС
