| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ по ГО |
Перед прошивкой платформы обязательно прочтите правила обновления! Возможны два варианта предварительных действий: необходимость обновить прошивку IPMI до версии 2.xx, либо необходима смена положения джампера. Несоблюдение правил прошивки приводит к неработоспособности платформы и утере гарантии. При необходимости вы можете проконсультироваться с технической поддержкой (support@nix.ru)
|
| Основные характеристики | |
| Описание |
Driver-MOSFET (DrMOS), Диагностическая индикация, Защита от повышенного напряжения (OVP), звуковая карта использует электролитические аудиоконденсаторы, Кнопка BIOS FlashBack на панели разъемов, Кэширование данных на SSD, Обновление BIOS без необходимости установки процессора., подсистема питания процессора использует конденсаторы с твердым полимером, Радиатор для M.2, Слот microSD для сохранения настроек, Экранирование звуковой подсистемы
|
| Производитель |
ASUS
|
| Серия |
WS
|

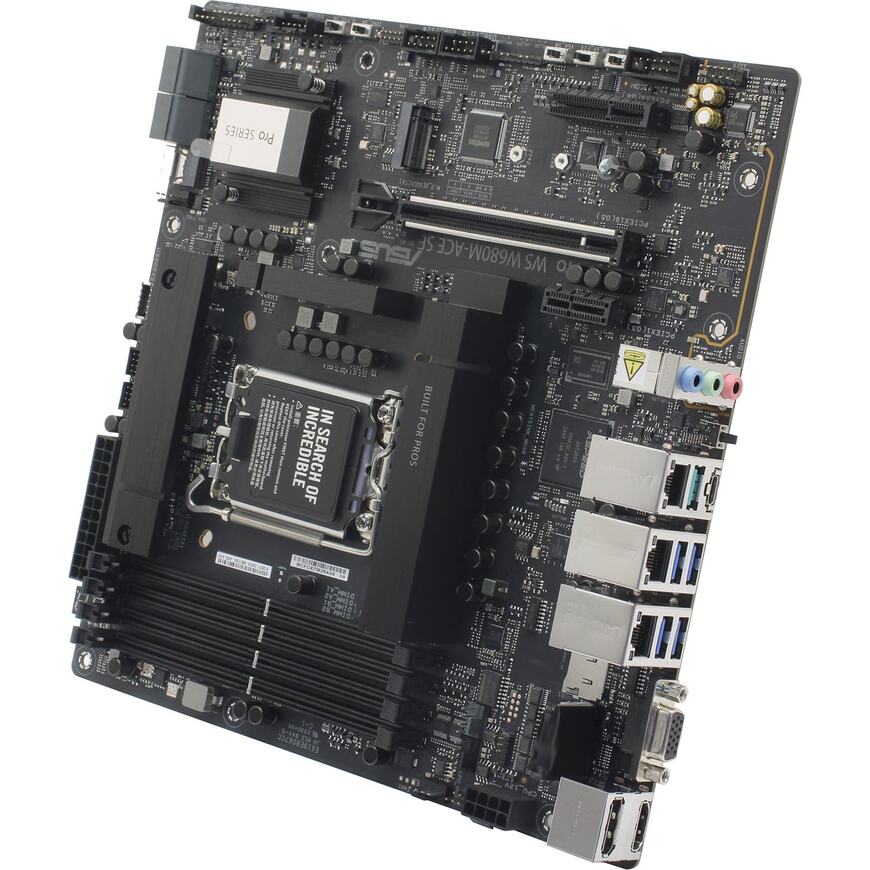

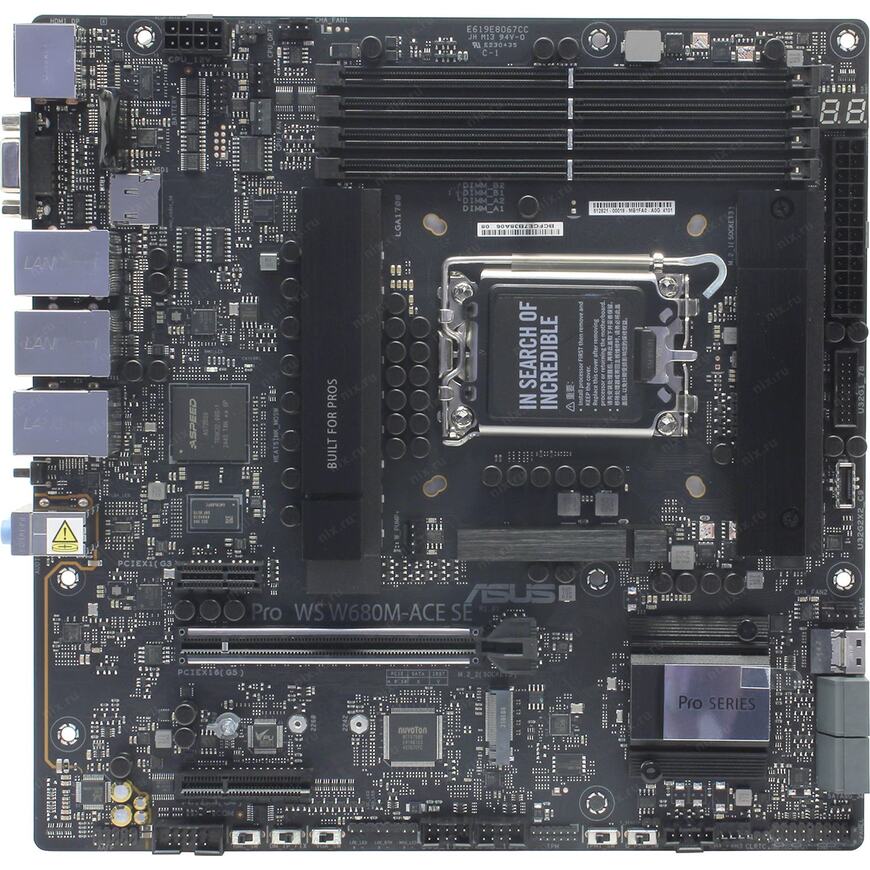

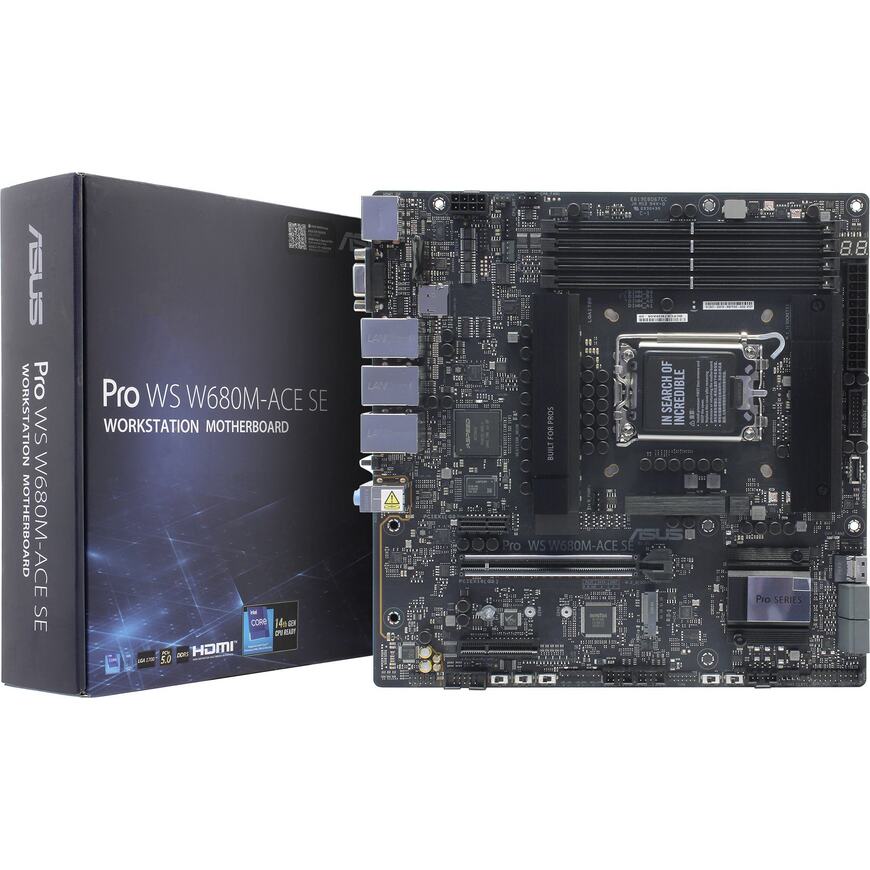

| Модель |
PRO WS W680M-ACE SE
|
| Тип оборудования |
Серверная материнская плата
|
| Назначение |
Сервер
|
| Чипсет мат. Платы |
Intel W680
|
| Гнездо процессора |
Socket LGA1700
|
| Формат платы |
MicroATX (244 х 244 мм)
|
| Поддержка ОС |
Windows 11 (только 64 bit), Windows 10 (только 64 bit)
|
| Поддержка PTT/fTPM |
Да
|
| Управление |
Поддерживается IPMI (Intelligent Platform Management Interface)
|
| Особенности корпуса платформы | |
| Цвета, использованные в оформлении |
Черный
|
| Уникальные технологии | |
| Уникальные технологии ASUS |
DIGI+ VRM, Fan Xpert 4, Optimem II, SafeSlot, USB UEFI BIOS Flashback, Сетевая карта intel
|
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Поддержка типов процессоров |
Intel серии Core i9-14xxx, Core i7-14xxx, Core i5-14xxx, Core i3-14xxx, Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i3-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx
|
| Поддержка ядер процессоров |
Alder Lake, Raptor Lake, Raptor Lake Refresh
|
| Энергопотребление процессора |
До 150 Вт
|
| Частота шины |
16 GT/s (DMI 4.0)
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
DDR5, DDR5 ECC
|
| Количество слотов памяти |
4
|
| Количество разъемов DDR5 |
4 (2х канальный контроллер памяти)
|
| Количество разъемов DIMM |
4
|
| Максимальные поддерживаемые стандарты памяти |
PC5-51200 (DDR5 6400 МГц)
|
| Максимальный объем оперативной памяти |
192 Гб
|
| Поддержка ECC |
Есть
|
| Дисковая система | |
| Количество разъемов M.2 (NGFF) |
2 разъема M Key PCI-E 4.0 x4 с поддержкой карт Type 2242/2260/2280 (длиной до 80 мм).
|
| Слоты для карт памяти |
microSDXC, microSDHC, microSD
|
| RAID из M.2 |
RAID 0, 1 из NVME (PCI-E M.2)
|
| Поддержка NVMe Boot |
Да
|
| Intel Optane Memory |
Поддерживается Optane Memory H
|
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
|

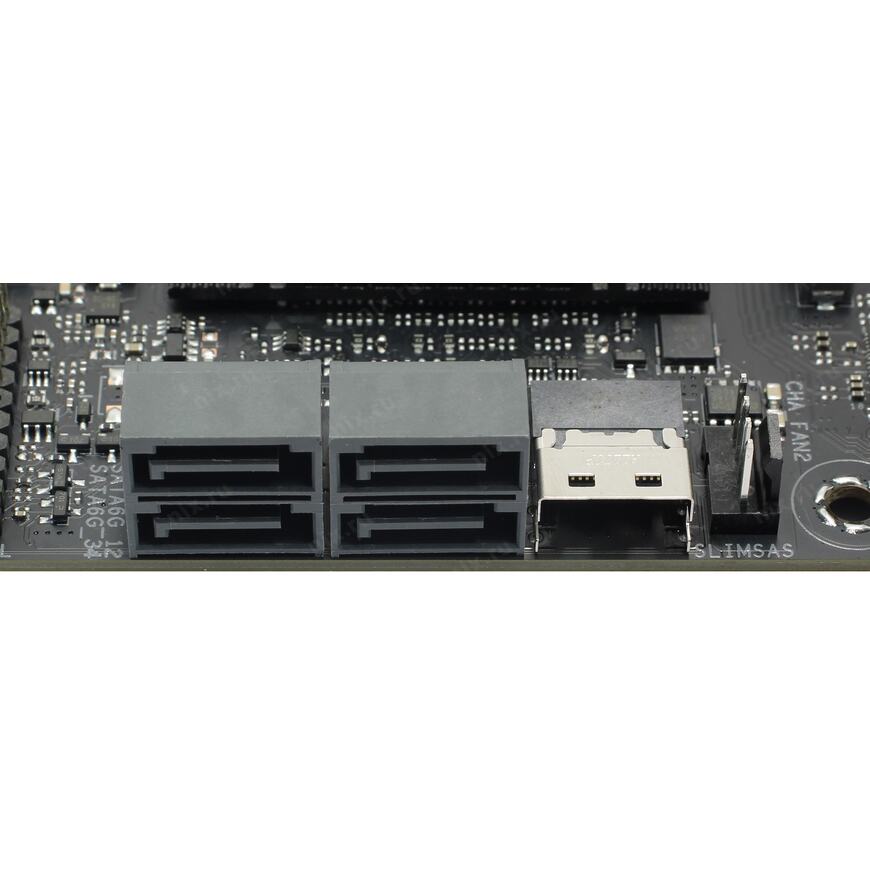

| SATA 6Gb/s |
8 каналов (2 разъема SATA и 1 разъем SFF-8654 SlimSAS)
|
| Прочие характеристики | |
| Страна изготовления товара |
Китай
|
| BIOS |
UEFI AMI BIOS, 256 Мб
|
| Безопасность |
Внутренний коннектор для TPM модуля (14-1 pin)
|
| Коммуникации | |
| Сеть |
2x 2.5 Гбит/с. Сетевые контроллеры Intel
|
| Интерфейс, разъемы и выходы | |
| Контроллер USB |
USB 3.2 контроллер встроен в чипсет
|

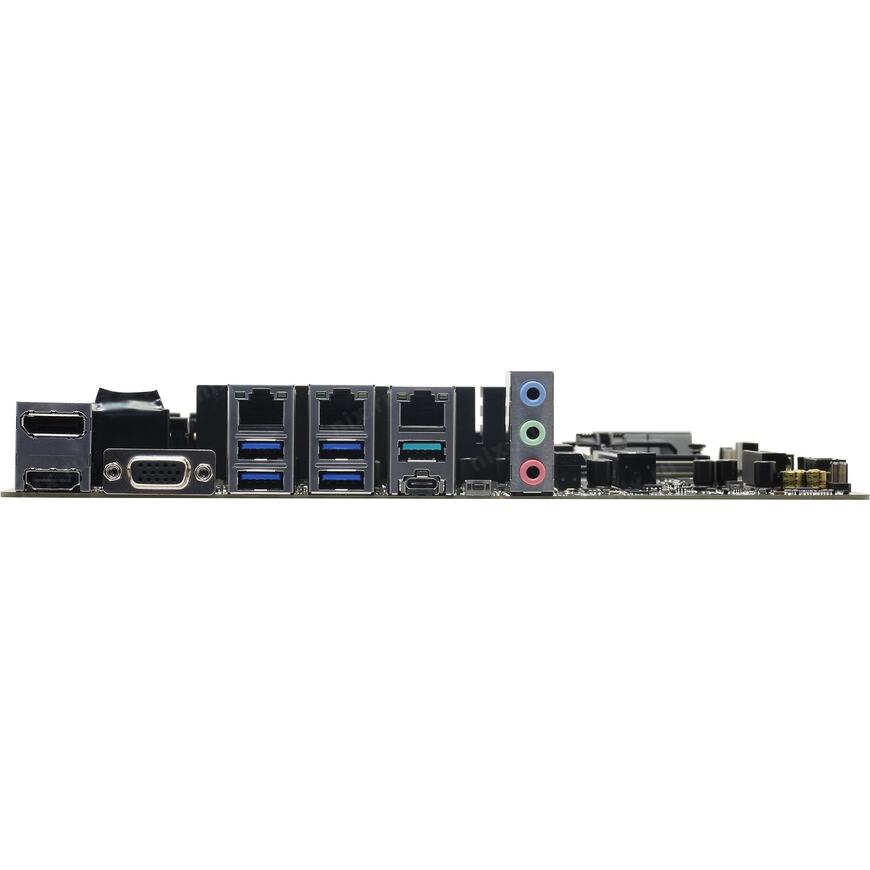

| USB разъемы на задней панели |
1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 4x USB 3.0 (USB 3.1 Gen1)
|
| Внутренние порты USB на плате |
1x USB 3.2 Gen2x2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
|
| Порты |
3x RJ-45 LAN, 1x COM (внутренний коннектор)
|
| Клавиатура/мышь |
USB
|
| Слоты для установки плат расширения | |
| Версия PCIe max |
PCI-E 5.0
|
| Количество разъемов PCI Express 16x |
1 слот 16x PCI-E 5.0
|
| Количество разъемов PCI Express 4x |
1 слот 4x PCI-E 4.0
|
| Количество разъемов PCI Express 1x |
1 слот 1x PCI-E 3.0
|
| Встроенная видеокарта | |
| Видео M/B |
Aspeed AST2600, Используется встроенное в процессор.
|
| Версия DisplayPort |
1.4
|
| Версия HDMI |
2.1
|
| Максимальное разрешение экрана |
7680 x 4320 с частотой обновления экрана 60 Гц при подключении DP монитора, 4096 x 2160 с частотой обновления экрана 60 Гц при подключении HDMI монитора, 1920 x 1200 с частотой обновления экрана 60 Гц при подключении VGA монитора
|
| Видео разъемы на задней панели |
HDMI, DisplayPort, 15-пиновый коннектор D-Sub
|
| Макс. кол-во подключаемых мониторов |
3
|
| Встроенная звуковая карта | |
| Звук |
8-канальный кодек
|
| Аудио разъемы на задней панели |
Line-in, Mic-in, Front-out
|
| Охлаждение | |
| Охлаждение |
Пассивное охлаждение
|
| Количество разъемов для вентиляторов |
6x 4-pin коннектор МП
|
| Технологии уменьшения шума охлаждающей системы |
ASUS Fan Xpert 4
|
| Питание | |
| Требования к блоку питания |
Поддерживаются только 24+8 pin блоки питания
|
| Внешние источники информации | |
| Горячая линия производителя |
(495) 231-19-99 - в Москве; 8-800-100-27-87 -- бесплатный звонок из любого региона России. Пн - пт: с 09:00 до 18:00
|
| Логистика | |
| Размеры упаковки (измерено в НИКСе) |
27.65 x 27.55 x 6.97 см
|
| Вес брутто (измерено в НИКСе) |
1.27 кг
|
Описание товара предоставлено компанией НИКС
