| Основные характеристики |
| Производитель | SuperMicro |
| Серия | МВD-Х13SА |
| Модель | X13SAE-F |
| Тип оборудования | Материнская плата для рабочей станции |
| Назначение | Рабочая станция, Настольный ПК |
| Чипсет мат. Платы | Intel W680 |
| Гнездо процессора | Socket LGA1700 |
| Формат платы | ATX (305 x 244 мм) |
| Поддержка ОС | Windows 11 (только 64 bit), Windows 10 (только 64 bit), Ubuntu 22.04 LTS, Ubuntu 20.10, CentOS 8.5, RedHat Enterprise Linux 8.6, RedHat Enterprise Linux 8.5, SuSE Linux Enterprise Server 15 SP3 |
| Поддержка PTT/fTPM | Да |
| Управление | Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга Aspeed AST2600 с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления |
| Поддержка процессоров |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i9-14xxx, Core i7-14xxx, Core i5-14xxx, Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i3-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx |
| Поддержка ядер процессоров | Alder Lake, Raptor Lake |
| Энергопотребление процессора | до 150 Вт |
| Частота шины | 16 GT/s (DMI 4.0) |
| Поддержка памяти |
| Тип поддерживаемой памяти | DDR5 ECC, DDR5. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество слотов памяти | 4 |
| Количество разъемов DDR5 | 4 (2х канальный контроллер памяти) |
| Количество разъемов DIMM | 4 |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Максимальный объем оперативной памяти | 128 Гб |
| Поддержка ECC | Есть |
| Дисковая система |
| Количество разъемов M.2 (NGFF) | 3 разъема M Key PCI-E с поддержкой карт Type 2280 (длиной 80 мм). Поддерживаются ТОЛЬКО PCI-E M.2 |
| RAID из M.2 | RAID 0, 1, 5 из NVME (PCI-E M.2) |
| Поддержка NVMe Boot | Да |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств |

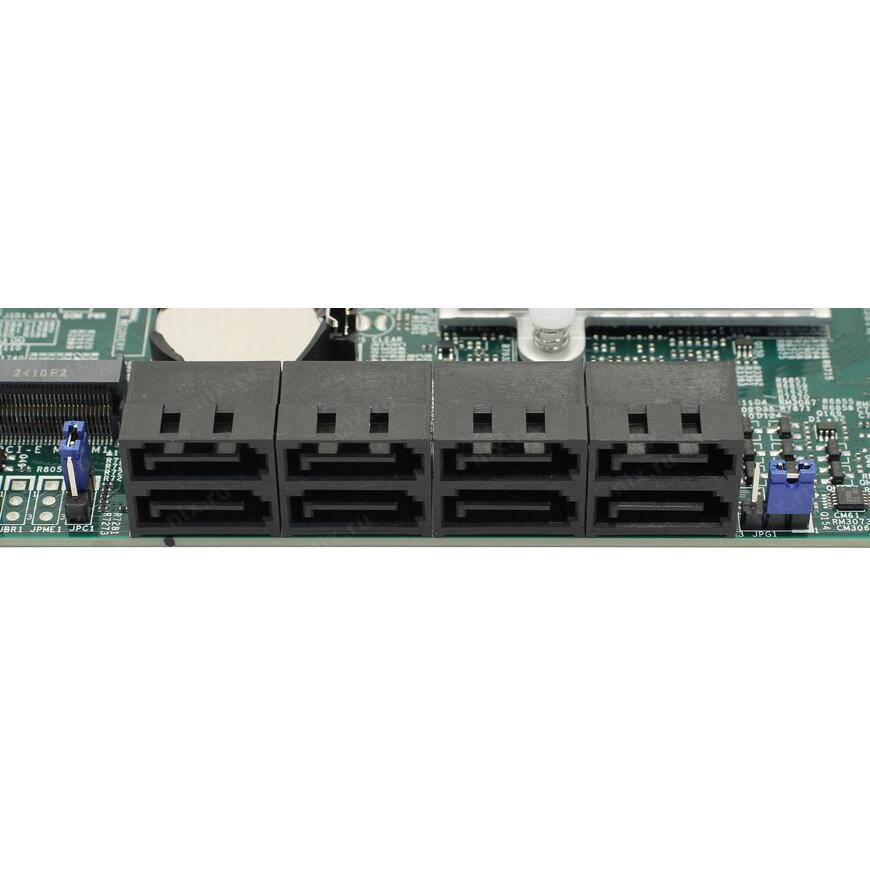

| SATA 6Gb/s | 8 каналов |
| Коммуникации |
| Сеть | 2.5 Гбит/с + 1 Гбит/с. Сетевые контроллеры Intel: i225LM + I219LM |
| Интерфейс, разъемы и выходы |
| Контроллер USB | USB 3.2 контроллер встроен в чипсет |

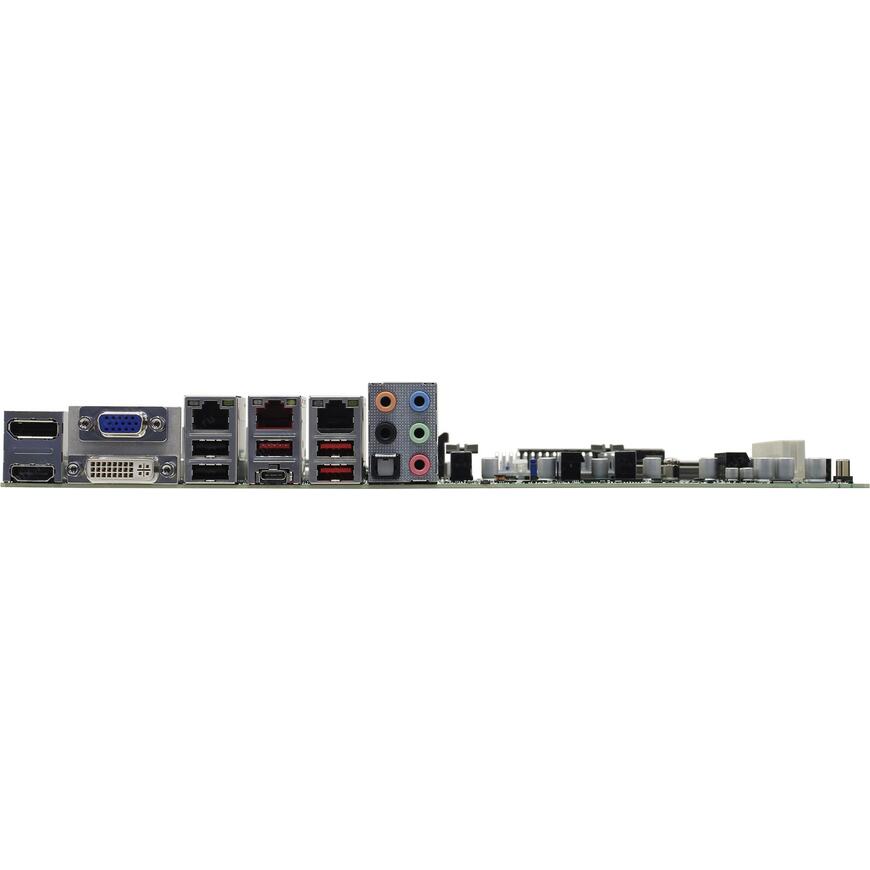

| USB разъемы на задней панели | 1x USB 3.2 Gen2x2 Type C, 3x USB 3.1 Gen2, 2x USB 2.0 |
| Внутренние порты USB на плате | 1x USB 3.2 Gen2x2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 возможно подключить на корпусе или через планку портов |
| Порты | 1x COM (внутренний коннектор), 2x RJ-45 LAN, 1x RJ-45 Management |
| Клавиатура/мышь | USB |
| Слоты для установки плат расширения |
| Версия PCIe max | PCI-E 5.0 |
| Количество разъемов PCI Express 16x | 2 слота 16x PCI-E 5.0 работают в режиме 16-0 или 8-8 |
| Количество разъемов PCI Express 4x | 2 слота 4x PCI-E 3.0 |
| Встроенная видеокарта |
| Видео M/B | Aspeed AST2600 (выход VGA, остальные видеовыходы доступны при использовании процессора со встроенной графикой) |
| Версия DisplayPort | 1.4a |
| Версия HDMI | 2.0b |
| Видео разъемы на задней панели | DisplayPort v1.4, HDMI 2.1, DVI-D, 15-пиновый коннектор D-Sub |
| Встроенная звуковая карта |
| Звук | 8-канальный HDA кодек Realtek ALC888S |
| Аудио разъемы на задней панели | 1x оптический S/PDIF-out, Line-in, Line-out, Mic-in, Rear-out, Sub/center-out |
| Охлаждение |
| Охлаждение | Пассивное охлаждение |
| Количество разъемов для вентиляторов | 5x 4-pin коннектор МП |
| Питание |
| Требования к блоку питания | Поддерживаются только 24+8 pin блоки питания. |

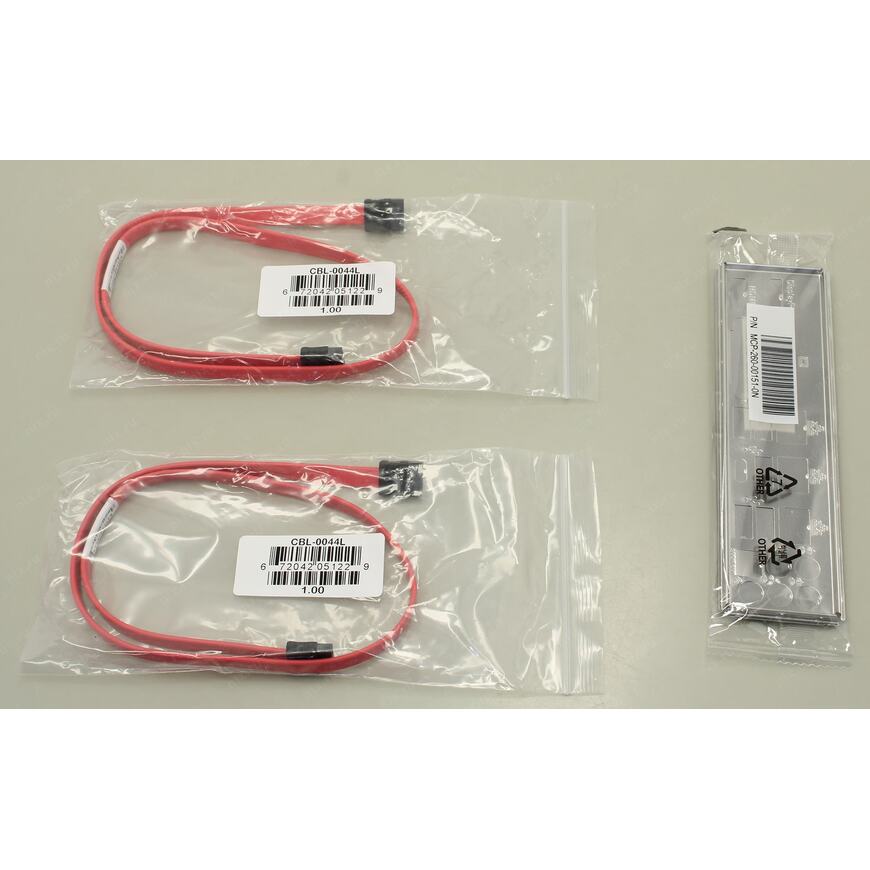

| Комплект поставки и опции |
| Совместимые корпуса (4U&Tower) | CSE-732D4-903B, CSE-735D4-1K26B, CSE-735D4-668B, CSE-GS5A-754K |
| Прочие характеристики |
| Страна изготовления товара | Тайвань |
| BIOS | AMI BIOS, 256 Мб |
| Рабочая температура | 0 ~ 50 °C |
| Логистика |
| Размеры упаковки (измерено в НИКСе) | 31.81 x 29.91 x 6.01 см |
| Вес брутто (измерено в НИКСе) | 0.845 кг |
