| Основные характеристики | |
| Производитель |
Advantech
|
| Модель |
PCM-9563N-S1A2
|
| Чипсет мат. Платы |
SoC (System on Chip)
|
| Гнездо процессора |
Предустановленный процессор
|
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Энергопотребление процессора |
До 6 Вт
|
| Процессор |
Установлен процессор Intel Celeron N3350 (1.1 - 2.4 ГГц, 2 ядра, 6 Вт), замена процессора невозможна
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
SO-DIMM DDR3
|
| Количество слотов памяти |
1
|
| Количество разъемов DIMM |
1
|
| Максимальные поддерживаемые стандарты памяти |
PC4-15000 (DDR4 1866 МГц)
|
| Максимальный объем оперативной памяти |
8 Гб
|
| Поддержка ECC |
Нет
|
| Дисковая система | |
| SATA 6Gb/s |
1 канал
|
| Интерфейс, разъемы и выходы | |
| Внутренние порты USB на плате |
возможно подключить на корпусе или через планку портов
|
| Порты |
4x COM (внутренний коннектор), 1x LPT (внутренний коннектор)
|
| Слоты для установки плат расширения | |
| Количество разъемов mini-PCI Express |
1
|
| Встроенная видеокарта | |
| Видео разъемы на задней панели |
1 выход LVDS
|
| Встроенная звуковая карта | |
| Звук |
8-канальный HDA кодек Realtek ALC888s
|
| Прочие характеристики | |
| BIOS |
AMI BIOS, 64 Мб
|
| Логистика | |
| Размеры упаковки (измерено в НИКСе) |
33.83 x 19.48 x 6.19 см
|
| Вес брутто (измерено в НИКСе) |
0.55 кг
|
| Внешние источники информации | |
| PartNumber |
PCM-9563N-S1A2
|
| Основные характеристики:Предупреждение |
Все разъемы и порты I/O - через доп.кабели
|
| Внутренние разъемы:USB внутр.:USB 3.2 Gen1 внутр. |
2
|
| Базовые характеристики:Максимальная TDP центрального процессора, |
6
|
| Внутренние разъемы:LPT порт (IEEE-1284, Parallel, Print) внутр. |
1
|
| ProductNameImported |

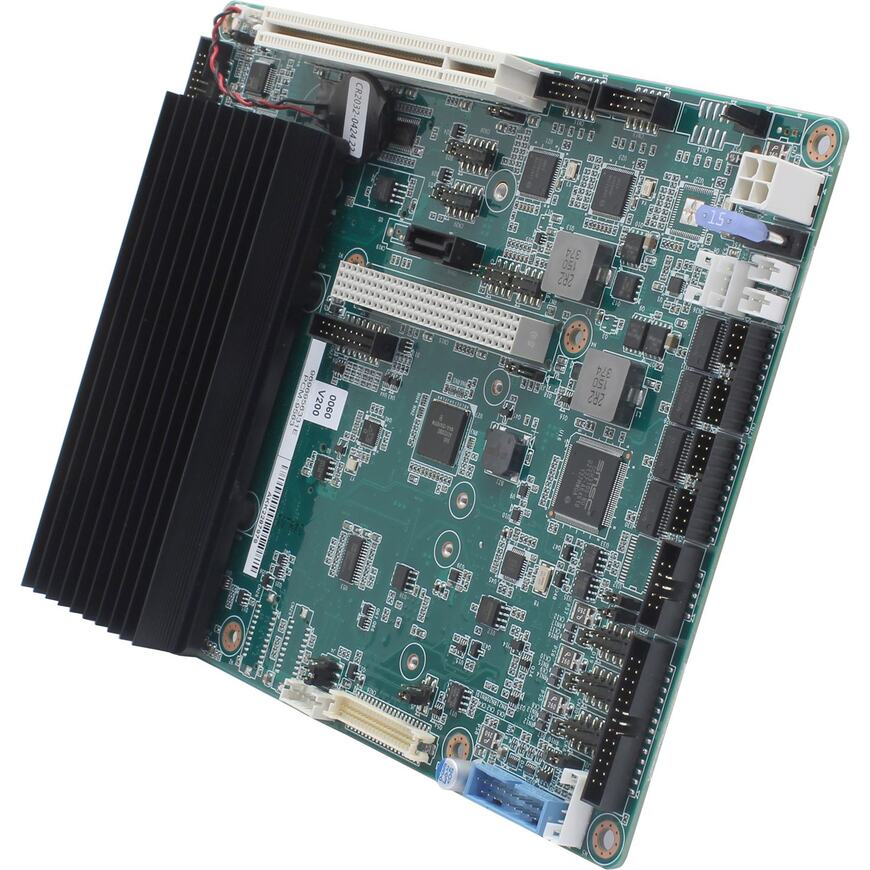

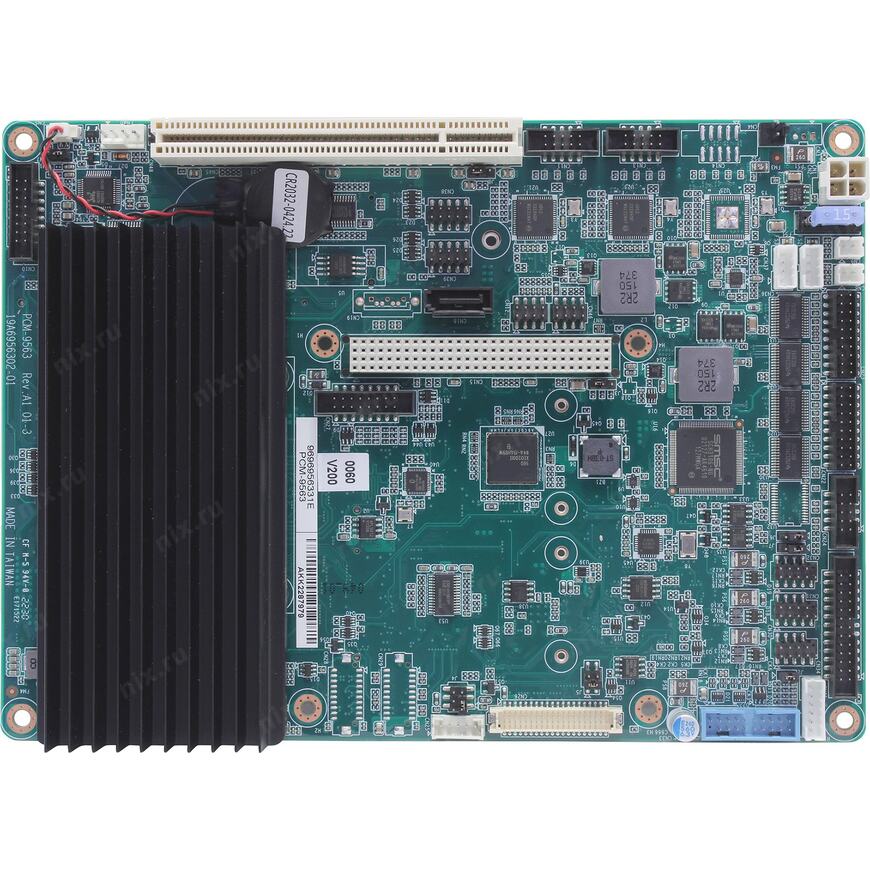

Advantech Материнская плата с ЦПУ Advantech PCM-9563N-S1A2, Intel Celeron N3350, формата 5.25'', 1 х DDR3L, с разъемами 2 х LAN, 2 x USB 3.0, 6 x USB 2.0, 1 x SATA III, 1 x mSATA, 4 x RS-232, 2 x RS-422/485, слотами расширения 1 x PCI, 1 x PCI-1 Advantech (требуется установка батарейки CR2032)
|
| Прочие характеристики:Ширина, мм |
203
|
| Model |
PCM-9563N-S1A2
|
| Прочие характеристики:Глубина, мм |
146
|
| Прочие характеристики:Габариты:Глубина, мм, мм |
146
|
| Прочие характеристики:Габариты:Ширина, мм, мм |
203
|
| Внутренние разъемы:USB 2.0 внутр. |
6
|
| Внутренние разъемы:USB 3.2 Gen1 внутр. |
2
|
| Оперативная память:Максимальный объем памяти, ГБ, ГБ |
8
|
| Базовые характеристики:Частота системной шины, МГц, МГц |
100
|
| Оперативная память:Количество слотов памяти, шт, шт |
1
|
| Оперативная память:Максимальная частота памяти, МГц, МГц |
1866
|
| Разъемы на задней панели:Сеть:Тип сетевой карты, Мб/с, Мб/с |
1000
|
| Основные характеристики:Чипсет |
SoC (System on Chip)
|
| Основные характеристики:Максимальная TDP центрального процессора |
6
|
| Основные характеристики:Частота системной шины, МГц, МГц |
100
|
| Основные характеристики:Модель установленного процессора |
Intel Dual-Core Celeron N3350 1.1~2.4 ГГц
|
| Основные характеристики:Тип установки процессора |
Распаян на плате
|
| Электропитание:Основной разъем питания |
4 pin
|
| Дополнительно:Срок службы |
1 г.
|
| Память:Количество слотов оперативной памяти |
1
|
| Аудио/видео:Звук |
Realtek ALC888S
|
| Аудио/видео:Звуковая схема |
7.1
|
| Аудио/видео:Производитель звукового чипа |
Realtek
|
| Внутренние разъемы:Внутренние слоты и разъемы |
COM-порт x 4||питания процессора 4-pin
|
| Дополнительные параметры:Дополнительная информация |
требуется установка батарейки CR2032
|
| Дополнительные параметры:Особенности |
16-bit GPIO, I2C. Питание 12V/5Vsb, M.2 E-Key, SMBus, Видеовыходы VGA+LVDS/eDP+HDMI/DP, порт PS/2 kb/mouse, слот SIM
|
| Дополнительные параметры:Тип системы охлаждения |
пассивное
|
| Задняя панель:Разъемы на задней панели |
2 x USB 3.2 Gen1 Type-A||4 x USB 2.0 Type-A||VGA||HDMI||LPT
|
| Память:Количество слотов памяти |
1
|
| Память:Максимальная частота памяти |
1866 МГц
|
| Память:Максимальный объем памяти |
8 ГБ
|
| Память:Режим работы оперативной памяти |
одноканальный
|
| Память:Тип памяти |
DDR3L SO-DIMM
|
| Процессор:Бренд |
Advantech
|
| Процессор:Встроенный процессор |
Intel Celeron N3350
|
| Процессор:Количество сокетов |
1
|
| Процессор:Поддерживаемые процессоры |
Intel Celeron N3350
|
| Процессор:Производитель процессора |
Intel
|
| Процессор:Тип комплектации |
OEM
|
| Сеть:Беспроводные интерфейсы |
без Wi-Fi
|
| Сеть:Контроллер Ethernet |
10/100/1000 Мбит/с
|
| Сеть:Чипсет Ethernet |
Intel i210
|
| Слоты расширения:Слоты накопителей подробно |
mSATA||SATA 6G||2 x SATA 3G
|
| Чипсет:Название чипсета |
SoC (система на кристалле)
|
| Аудио/видео:Звуковой чип |
Realtek ALC888S
|
| Аудио/видео:Встроенная графика |
intel hd
|
| Чипсет:Чипсет |
SoC (System on Chip)
|
| Разъемы на задней панели:Сетевой контроллер |
Intel I210
|
| Внутренние разъемы:SATA 6 Гб/с |
1
|
| Разъемы на задней панели:Тип сетевой карты, Мб/с |
1000
|
| Packaged (imported from SQL2) |
1
|
| Дополнительные параметры:Форм-фактор материнской платы |
microATX
|
| Сеть:Скорость Ethernet |
10/100/1000 Мбит/с
|
| Аудио/видео:Название видеопроцессора |
intel hd
|
| Внутренние разъемы:mini-SATA 6 Гб/с |
1
|
| Базовые характеристики:Частота системной шины, МГц |
100
|
| Базовые характеристики:Чипсет |
Нет (SOC)
|
| Графическая подсистема:Графический чипсет |
Intel HD Graphics 500
|
| Оперативная память:Количество слотов памяти, шт |
1
|
| Оперативная память:Максимальный объем памяти, ГБ |
8
|
| Оперативная память:Режим работы памяти |
1-канальный
|
| Оперативная память:Тип оперативной памяти |
DDR3L
|
| Оперативная память:Форм-фактор модуля памяти |
SODIMM
|
| Питание:Основной разъем питания |
4 pin
|
| Прочие характеристики:BIOS |
64 Мб AMI
|
| Прочие характеристики:Габариты:Глубина, мм |
146
|
| Прочие характеристики:Габариты:Ширина, мм |
203
|
| Прочие характеристики:Комплект поставки |
Материнская плата
|
| Слоты расширения:PCI |
1
|
| Оперативная память:Поддержка ECC |
Нет
|
| Разъемы на задней панели:Сеть:Сетевой контроллер |
Intel I210
|
| Аудио, видео:Аудиочипсет |
Realtek ALC888S
|
| Аудио, видео:Количество каналов аудио |
7.1
|
| Базовые характеристики:Модель установленного процессора |
Intel Dual-Core Celeron N3350 1.1~2.4 ГГц
|
| Базовые характеристики:Тип установки процессора |
Распаян на плате
|
| Внутренние разъемы:Com порт (RS232, Serial, DB9) внутр. |
4
|
| Внутренние разъемы:USB внутр.:USB 2.0 внутр. |
6
|
| Оперативная память:Максимальная частота памяти, МГц |
1866
|
| Разъемы на задней панели:Сеть:Тип сетевой карты, Мб/с |
1000
|
| Слоты расширения:miniPCI-E 1x полной длины |
1
|
| Внутренние разъемы:SATA / SAS:SATA 6 Гб/с |
1
|
| Базовые характеристики:Предупреждение |
Все разъемы и порты I/O - через доп.кабели
|
| Внутренние разъемы:SATA / SAS:mini-SATA 6 Гб/с |
1
|
| Прочие характеристики:Особенности |
Видеовыходы VGA+LVDS/eDP+HDMI/DP, M.2 E-Key, порт PS/2 kb/mouse, 16-bit GPIO, слот SIM, SMBus, I2C. Питание 12V/5Vsb
|
| Слоты расширения:Внимание |
Характеристики слотов PCI-E (количество линий) рекомендуем уточнять на сайте производителя
|
| :Особенности |
Видеовыходы VGA+LVDS/eDP+HDMI/DP, M.2 E-Key, порт PS/2 kb/mouse, 16-bit GPIO, слот SIM, SMBus, I2C. Питание 12V/5Vsb
|
| Description |
Особенности: Видеовыходы VGA+LVDS/eDP+HDMI/DP, M.2 E-Key, порт PS/2 kb/mouse, 16-bit GPIO, слот SIM, SMBus, I2C. Питание 12V/5Vsb
Предупреждение: Все разъемы и порты I/O - через доп.кабели
Тип установки процессора: Распаян на плате
Модель установленного процессора: Intel Dual-Core Celeron N3350 1.1~2.4 ГГц
Чипсет: Нет (SOC)
Частота системной шины, МГц: 100
Максимальная TDP центрального процессора, Вт: 6
Тип оперативной памяти: DDR3L
Форм-фактор модуля памяти: SODIMM
Количество слотов памяти, шт: 1
Режим работы памяти: 1-канальный
Максимальная частота памяти, МГц: 1866
Максимальный объем памяти, ГБ: 8
Поддержка ECC: Нет
miniPCI-E 1x полной длины: 1
PCI: 1
Внимание: Характеристики слотов PCI-E (количество линий) следует уточнять на сайте производителя
Графический чипсет: Intel HD Graphics 500
Аудиочипсет: Realtek ALC888S
Количество каналов аудио: 7.1
SATA / SAS:
SATA 6 Гб/с: 1
mini-SATA 6 Гб/с: 1
USB внутр.:
USB 3.2 Gen1 внутр.: 2
USB 2.0 внутр.: 6
Com порт (RS232, Serial, DB9) внутр.: 4
LPT порт (IEEE-1284, Parallel, Print) внутр.: 1
LVDS: 1
Сеть:
Тип сетевой карты, Мб/с: 1000
Сетевой контроллер: Intel I210
Основной разъем питания: 4 pin
BIOS: 64 Мб AMI
Габариты:
Ширина, мм: 203
Глубина, мм: 146
Комплект поставки: Материнская плата
|
| Height, m |
0.06
|
| Length, m |
0.255
|
| Width, m |
0.175
|
| Внутренние разъемы:LVDS |
1
|
Это описание товара еще не завершено, пока мы не можем гарантировать точность и полноту представленной информации. В дальнейшем, мы дополним это описание полным набором характеристик и большим количеством фотографий, согласно стандарту материалов сайта www.nix.ru. Приносим свои извинения за временные неудобства!
Описание товара предоставлено компанией НИКС
