| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ |
CPU восьмого поколения работать не будут, даже если обновить BIOS.
При установке модулей памяти объемом 16 ГБ, рекомендуется использовать только двусторонние модули или любые модули из списка совместимости на сайте производителя. |
| ПРЕДУПРЕЖДЕНИЕ по перепрошивке BIOS |
Для поддержки процессоров с ядром Kaby Lake из числа совместимых может потребоваться обновление BIOS. Прошивку BIOS можно бесплатно обновить в сервисном центре НИКС при покупке материнской платы.
|
| Основные характеристики | |
| Производитель |
SuperMicro
|
| Серия |
X11
|
| Модель |

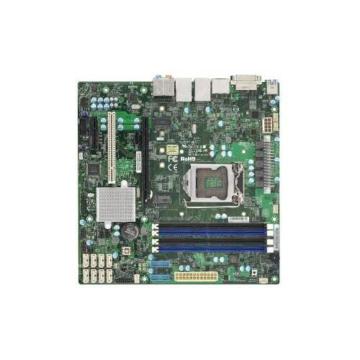

X11SAE-M
|
| Тип оборудования |
Серверная материнская плата
|
| Назначение |
Сервер
|
| Чипсет мат. Платы |
Intel C236
|
| Гнездо процессора |
Socket LGA1151
|
| Формат платы |
MicroATX (244 x 244 мм)
|
| Поддержка ОС |
Windows 10, Windows 8.1, Windows 8, Windows 7, Windows Server 2016, Windows Server 2012 R2, Windows Server 2012, Windows Server 2003 x64, Windows Server 2003, Linux, RedHat Enterprise Linux
|
| Цвета, использованные в оформлении | |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Поддержка типов процессоров |
Intel серии Xeon E3-12xx v6, Xeon E3-12xx v5, Core i7-7xxx, Core i7-6xxx, Core i5-7xxx, Core i5-6xxx, Core i3-7xxx, Core i3-6xxx, Pentium G4xxx, Celeron G3xxx
|
| Поддержка ядер процессоров |
Kaby Lake, Skylake-S
|
| Энергопотребление процессора |
до 95 Вт
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
DDR4 ECC, DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
| Количество слотов памяти |
4
|
| Количество разъемов DDR4 |
4 (2х канальный контроллер памяти)
|
| Количество разъемов DIMM |
4
|
| Максимальные поддерживаемые стандарты памяти |
PC4-19200 (DDR4 2400 МГц), Зависит от процессора
|
| Максимальный объем оперативной памяти |
64 Гб
|
| Поддержка ECC |
Есть
|
| Дисковая система | |
| Количество разъемов NVMe | |
| Количество разъемов M.2 (NGFF) |
1 разъем M Key PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм)
|
| Версия PCIe max для U.2(U.3) | |
| Intel VROC (Virtual RAID on CPU) | |
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
|
| SATA 6Gb/s |
8 каналов
|
| SATA DOM (Disk on Module) |
1 коннектор питания возле SATA разъемов
|
| Разъем для подключения FDD |
Нет
|
| Коммуникации | |
| Управление | |
| Сеть |
2x 1 Гбит/с. Сетевые контроллеры Intel i219-LM + Intel I211-AT
|
| Интерфейс, разъемы и выходы | |
| USB разъемы на задней панели |
4x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0
|
| Внутренние порты USB на плате |
4x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
|
| Порты |
2x RJ-45 LAN, 1x COM (внутренний коннектор)
|
| Клавиатура/мышь |
USB
|
| Слоты для установки плат расширения | |
| Версия PCIe max |
PCI-E 3.0
|
| Количество разъемов PCI Express 16x |
1 слот 16x PCI-E 3.0
|
| Количество разъемов PCI Express 8x |
1 слот 8x PCI-E 3.0 работает в режиме 4x
|
| Количество разъемов PCI Express 4x |
1 слот 4x
|
| Количество разъемов PCI |
1 слот
|
| Встроенная видеокарта | |
| Видео M/B |
Используется встроенное в процессор
|
| Видео разъемы на задней панели |
DVI-I, HDMI, DisplayPort
|
| Макс. кол-во подключаемых мониторов | |
| Встроенная звуковая карта | |
| Звук |
8-канальный HDA кодек Realtek ALC888S
|
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-in, Line-out, Mic-in, Rear-out, Sub/center-out
|
| Охлаждение | |
| Количество разъемов для вентиляторов |
5x 4-pin коннектор МП
|
| Питание | |
| Требования к блоку питания |
Поддерживаются только 24+8 pin блоки питания
|
| Комплект поставки и опции | |
| Совместимые корпуса (4U&Tower) |
CSE-731i-300B, CSE-732D4-500B, CSE-743TQ-1200B-SQ
|
| Совместимые серверные кулеры |
SNK-P0046A4
|
| Прочие характеристики | |
| Страна изготовления товара |
Китай
|
| BIOS |
EFI AMI BIOS, 128 Мб
|
| Логистика | |
| Размеры упаковки (измерено в НИКСе) |
27.28 x 25.09 x 5.51 см
|
| Вес брутто (измерено в НИКСе) |
0.7 кг
|
Описание товара предоставлено компанией НИКС
