| Основные характеристики | |
| Производитель |
SuperMicro
|
| Управление |
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга Aspeed AST2500 с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Порт управления совмещен с портом LAN
|
| Серия |
X11
|
| Модель |

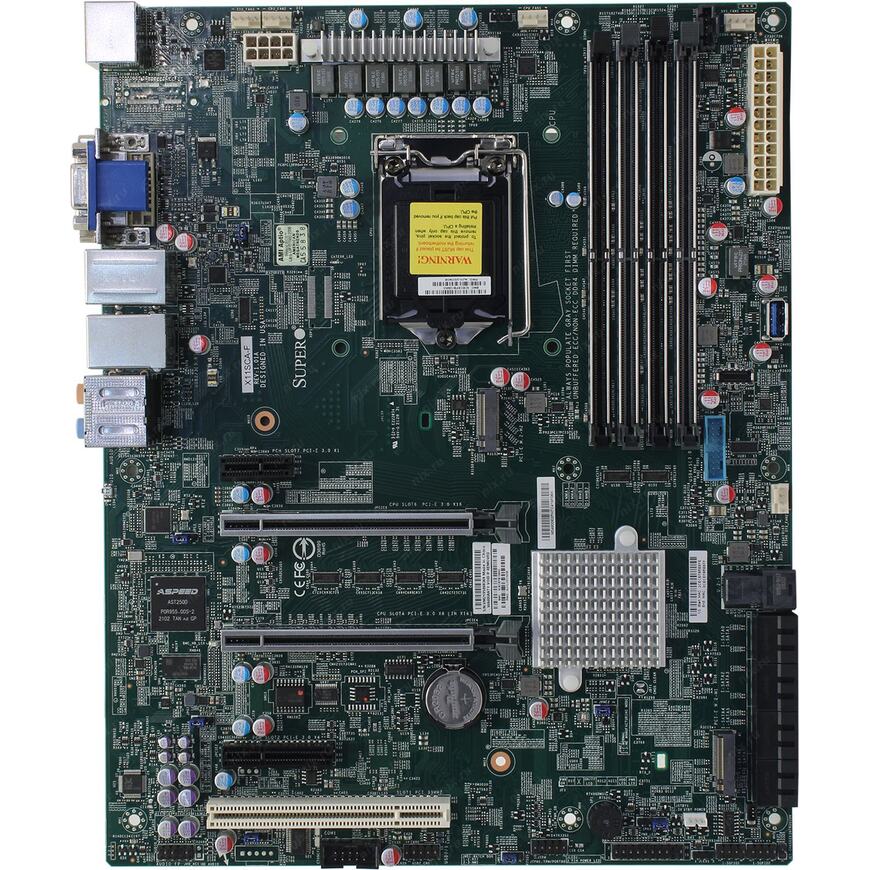

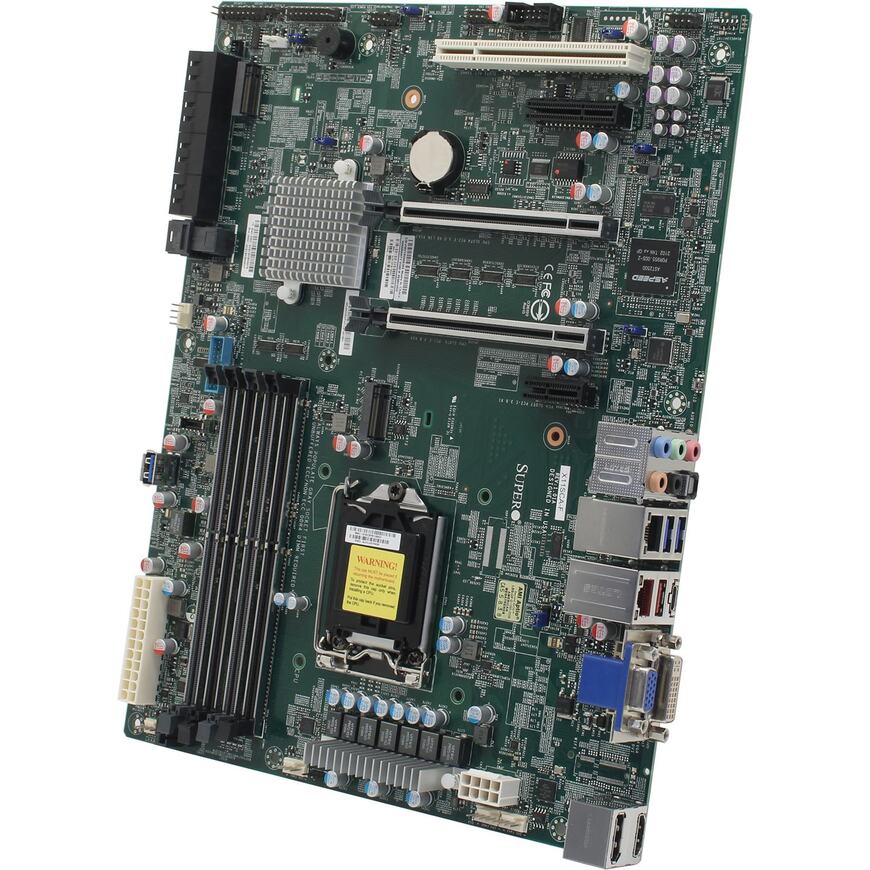

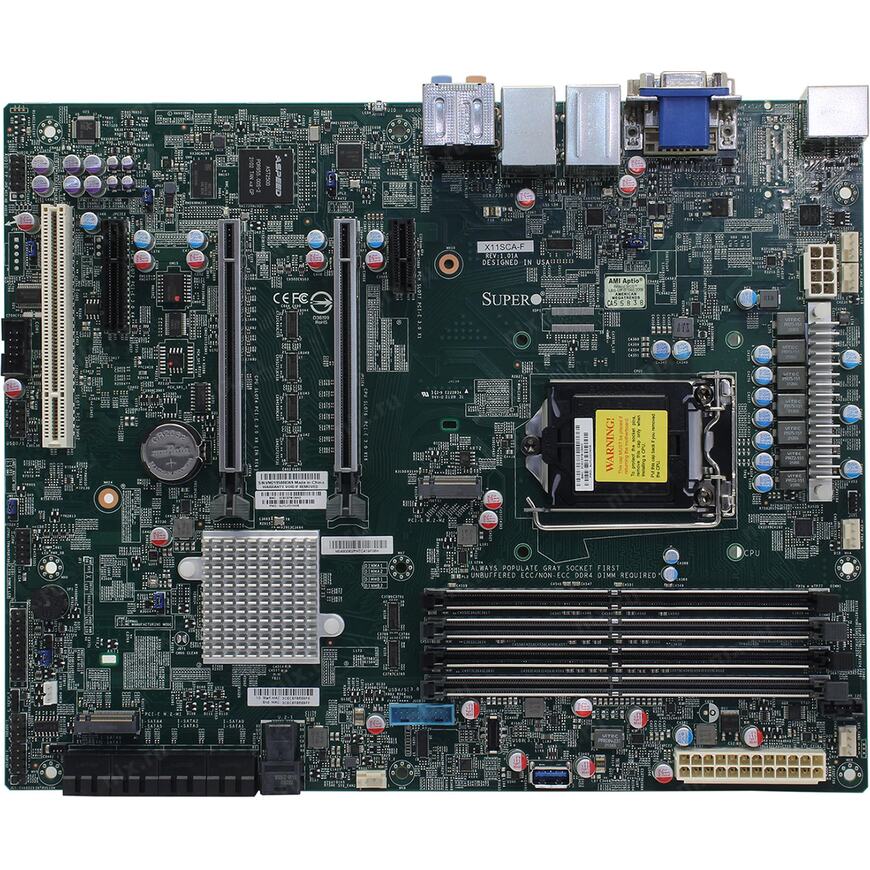

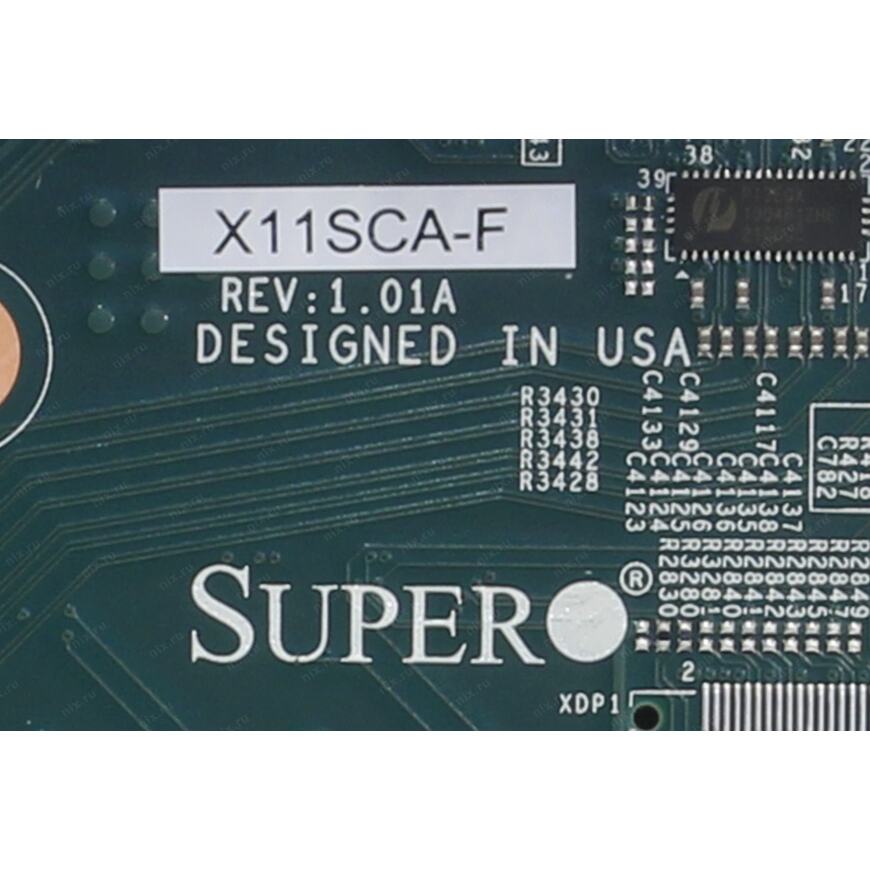

X11SCA-F
|
| Тип оборудования |
Серверная материнская плата
|
| Назначение |
Сервер
|
| Чипсет мат. Платы |
Intel C246
|
| Гнездо процессора |
Socket LGA1151
|
| Формат платы |
ATX (305 x 244 мм)
|
| Поддержка ОС |
Windows 10 (только 64 bit), Windows Server 2019, Windows Server 2016, Ubuntu 16.04.3 LTS, Fedora 26, RedHat Enterprise Linux 7.4, RedHat Enterprise Linux 6.9, SuSE Linux Enterprise Server 12 SP3, SuSE Leap 42.3
|
| Особенности корпуса платформы | |
| Цвета, использованные в оформлении | |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате |
1
|
| Поддержка типов процессоров |
Intel серии Xeon E-22xxG, Xeon E-22xx, Xeon E-21xx, Xeon E-21xxG, Core i9-9xxx, Core i7-9xxx, Core i5-9xxx, Core i3-9xxx, Core i7-8xxx, Core i5-8xxx, Core i3-8xxx, Pentium G5xxx, Celeron G4xxx
|
| Поддержка ядер процессоров |
Coffee Lake
|
| Энергопотребление процессора |
до 95 Вт
|
| Частота шины |
8 GT/s (DMI 3.0)
|
| Поддержка памяти | |
| Тип поддерживаемой памяти |
DDR4 ECC, DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
| Количество слотов памяти |
4
|
| Количество разъемов DDR4 |
4 (2х канальный контроллер памяти)
|
| Количество разъемов DIMM |
4
|
| Максимальные поддерживаемые стандарты памяти |
Зависит от процессора
|
| Максимальный объем оперативной памяти |
128 Гб
|
| Поддержка ECC |
Есть
|
| Дисковая система | |
| Количество разъемов NVMe |
1x SFF-8643 (mini SAS HD)
|
| Количество разъемов M.2 (NGFF) |
2 разъема M Key PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм). Поддерживаются ТОЛЬКО PCI-E M.2 Разъем 1 использует те же линии PCI-E, что и слот PCI-E 4x, Разъем 2 использует те же линии, что и порт U.2
|
| Версия PCIe max для U.2(U.3) | |
| Intel VROC (Virtual RAID on CPU) | |
| Поддержка NVMe Boot |
Да
|
| RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
|
| SATA 6Gb/s |
8 каналов
|
| Прочие характеристики | |
| Страна изготовления товара |
Китайская Народная Республика
|
| BIOS |
UEFI AMI BIOS
|
| Рабочая температура |
0 ~ 50 °C
|
| Коммуникации | |
| Сеть |
2x 1 Гбит/с. Сетевые контроллеры Intel: i219-LM + I211-AT
|
| Интерфейс, разъемы и выходы | |
| Контроллер USB |
USB 3.1 контроллер встроен в чипсет
|

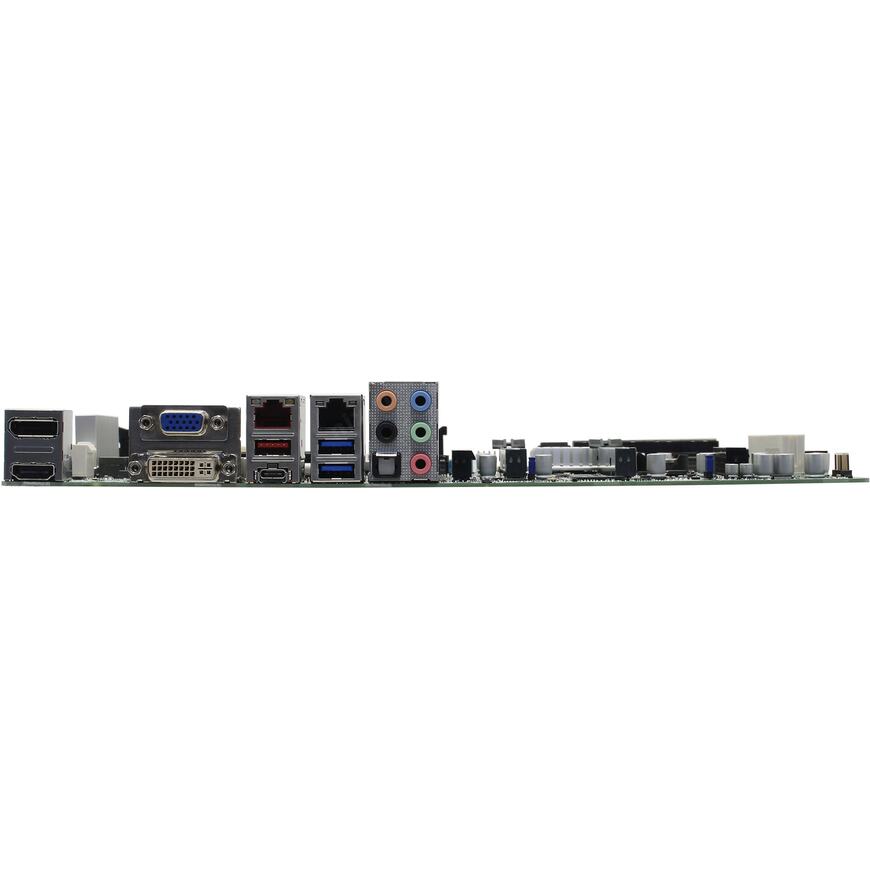

| USB разъемы на задней панели |
1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 2x USB 3.0 (USB 3.1 Gen1)
|
| Внутренние порты USB на плате |
1x USB 3.1 Gen2 (type С), 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 возможно подключить на корпусе или через планку портов
|
| Порты |
2x RJ-45 LAN
|
| Клавиатура/мышь |
USB
|
| Слоты для установки плат расширения | |
| Версия PCIe max |
PCI-E 3.0
|
| Количество разъемов PCI Express 16x |
2 слота 16x PCI-E 3.0 работают в режиме 16-0 или 8-8
|
| Количество разъемов PCI Express 8x | |
| Количество разъемов PCI Express 4x |
1 слот 4x PCI-E 3.0
|
| Количество разъемов PCI Express 1x |
1 слот 1x PCI-E 3.0
|
| Количество разъемов PCI |
1 слот (5В, 32 бит)
|
| Встроенная видеокарта | |
| Видео M/B |
Aspeed AST2500 (выход VGA, остальные видеовыходы доступны при использовании процессора Xeon E-21xxG/E-22xxG со встроенной графикой)
|
| Видео разъемы на задней панели |
DisplayPort, DVI-D, HDMI, 15-пиновый коннектор D-Sub
|
| Макс. кол-во подключаемых мониторов | |
| Встроенная звуковая карта | |
| Звук |
8-канальный HDA кодек Realtek ALC888S
|
| Аудио разъемы на задней панели |
1x оптический S/PDIF-out, Line-in, Line-out, Mic-in, Rear-out, Sub/center-out
|
| Охлаждение | |
| Охлаждение |
Пассивное охлаждение
|
| Количество разъемов для вентиляторов |
5x 4-pin коннектор МП
|
| Питание | |
| Требования к блоку питания |
Поддерживаются только 24+8 pin блоки питания.
|

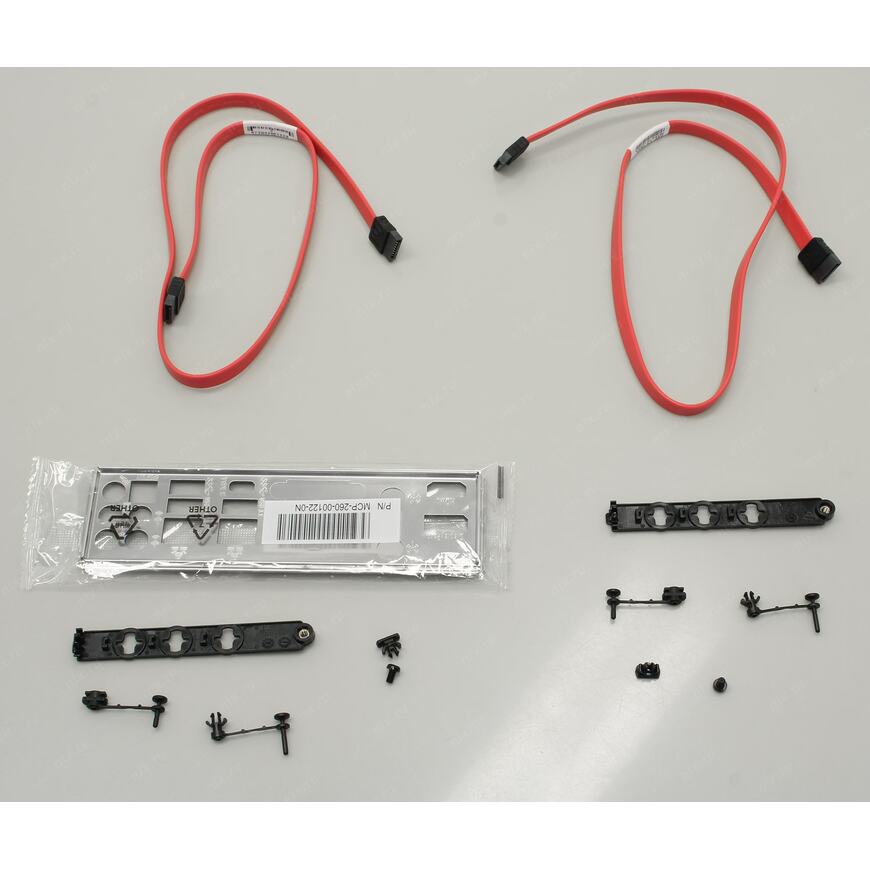

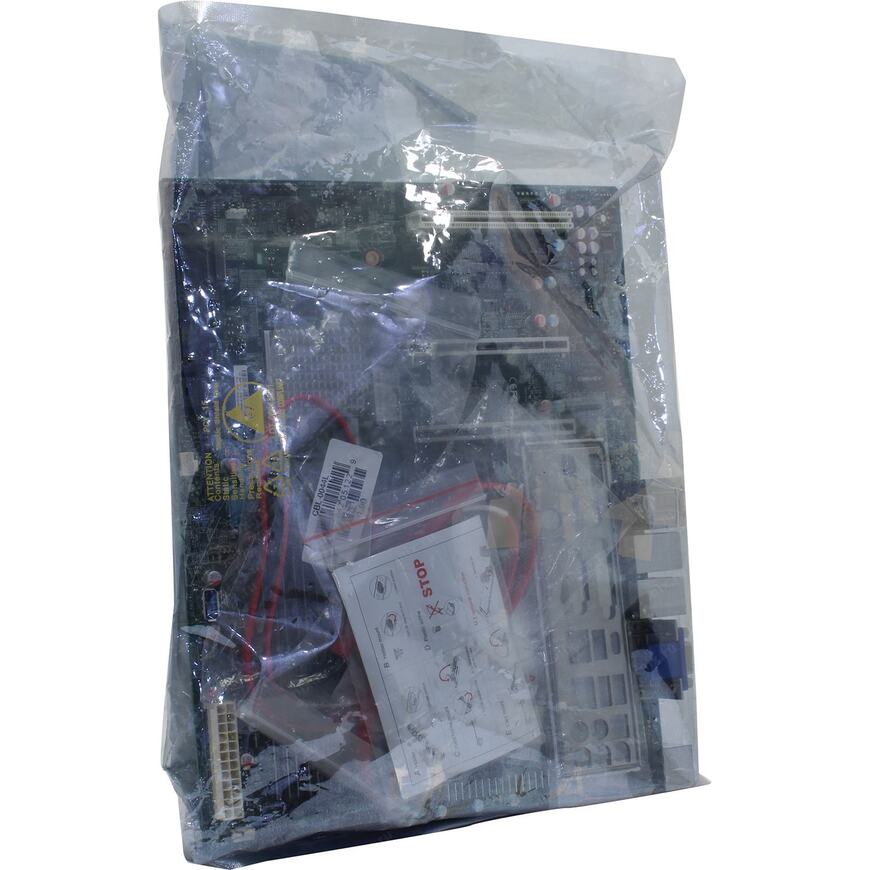

| Комплект поставки и опции | |
| Совместимые корпуса (4U&Tower) |
CSE-732D4-500B, CSE-732D4-903B, CSE-732D3-1200B, CSE-GS5A-753K, CSE-GS5A-753B
|
| Совместимые серверные кулеры |
SNK-P0051AP4
|
| Логистика | |
| Вес |
1 кг
|
| Размеры упаковки (измерено в НИКСе) |
30.18 x 26.19 x 4.31 см
|
| Вес брутто (измерено в НИКСе) |
0.803 кг
|
